Стандарт ASTM D5276 регламентирует метод проведения направленных испытаний заполненных контейнеров на свободное падение. Данная спецификация определяет требования к испытательным стендам (дроп-тестерам), подготовке образцов, процедуре тестирования, расчету высоты сбрасывания и критериям оценки результатов для систем контроля качества, сертификации упаковки и логистических исследований.

Настоящее руководство составлено на основе актуальной версии стандарта ASTM D5276 и 26-летнего опыта инженеров ITM-LAB в области разработки оборудования для испытаний на надежность.

Что такое ASTM D5276?

• Полное название стандарта: ASTM D5276 "Standard Test Method for Drop Test of Loaded Containers by Free Fall" (Стандартный метод испытания заполненных контейнеров на свободное падение).

• Область применения: Оценка способности контейнера (тары) выдерживать внезапные ударные нагрузки при свободном падении, а также способность самой тары и внутренних амортизирующих материалов защищать содержимое во время транспортировки. Метод применим к заполненным картонным коробкам, цилиндрическим контейнерам, мешкам и пакетам.

Применимые типы тары и упаковки:

• Гофрокартонная тара: Однослойные, двухслойные и трехслойные ящики из гофрокартона.

• Упаковка для электроники: Смартфоны, бытовая техника, промышленная и потребительская электроника.

• Жесткая логистическая тара: Пластиковые и деревянные ящики.

• Гибкая упаковка: Крупногабаритные мешки, транспортные пакеты и саше.

Смежные стандарты:

• ISTA 1A / 3A: Протоколы Международной ассоциации по безопасности безопасного транзита (активно ссылаются на методику сбрасывания по ASTM D5276).

• ISO 2248: Международный аналог для проведения вертикальных ударных испытаний упаковки при сбрасывании.

• ASTM D4169: Стандартная практика комплексных испытаний транспортной тары и систем.

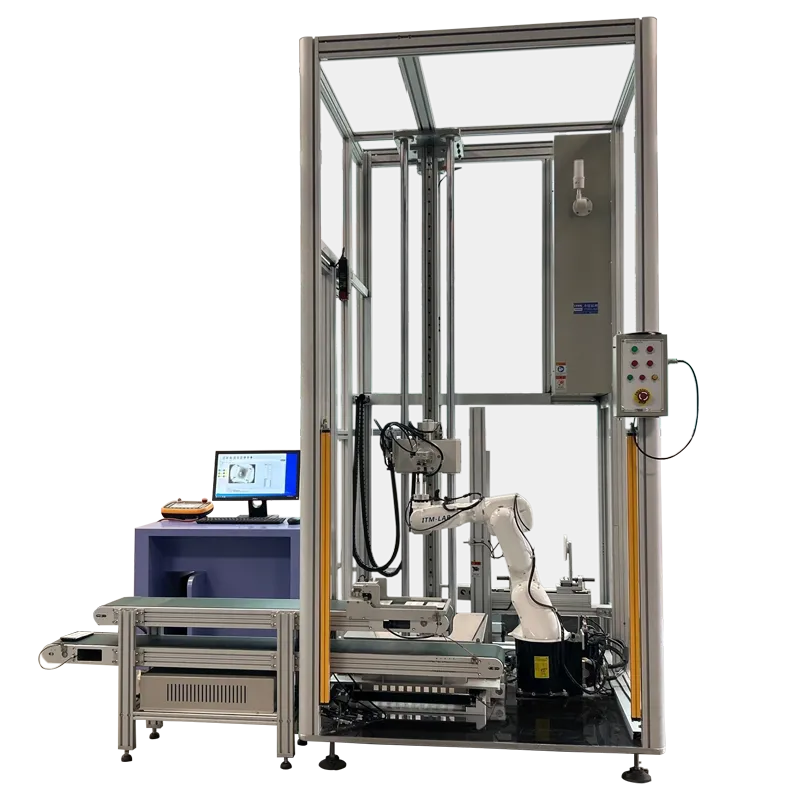

Требования к испытательному оборудованию (дроп-тестерам)

Согласно Разделу 5 стандарта ASTM D5276, испытательный стенд должен строго соответствовать следующим параметрам:

Механизм сбрасывания (однорычажный или двухстворчатый)

• Чистота свободного падения: Подъемно-пусковой механизм должен обеспечивать абсолютно свободное падение образца. В момент выпуска устройство не должно придавать контейнеру никакого вращательного, бокового или углового ускорения.

• Погрешность скорости: Фактическая скорость удара должна отличаться от теоретической скорости свободного падения, рассчитанной по формуле $v = \sqrt{2gh}$, не более чем на ±2%.

Точность пространственной ориентации

• Угловая погрешность: Конструкция стенда должна надежно удерживать и выпускать контейнер так, чтобы удар приходился строго на заданную грань, ребро или угол.

• Допуски: Отклонение атакующей плоскости от параллельности относительно ударной площадки не должно превышать 2° для плоских ударов (плашмя) и 5° для ударов на ребро или угол.

Ударная площадка (основание)

• Массивность жесткого основания: Площадка должна представлять собой монолитную конструкцию из бетона, камня или стальной плиты.

• Масса основания: Вес ударной площадки должен как минимум в 50 раза превышать вес самого тяжелого тестируемого контейнера.

• Плоскостность: Поверхность должна быть ровной (отклонение не более 2 мм по всей площади) и обладать достаточной жесткостью, чтобы полностью исключить любую деформацию или резонанс при ударе.

⚠️ Скрытая проблема: Вращательное сопротивление (паразитное трение)

Износ элементов сбрасывания на однорычажных стендах или неравномерное пневматическое давление на двухстворчатых дроп-тестерах могут вызывать «зацепление» коробки в момент пуска. Это изменяет траекторию полета и делает тест недействительным. Регулярная калибровка пускового механизма обязательна.

Подготовка образцов и маркировка тары

Для обеспечения воспроизводимости результатов контейнер перед испытанием должен быть систематически промаркирован согласно руководству ASTM D5276.

Прямоугольная тара (коробки и ящики)

Разместите коробку верхней стороной вверх (обычно это сторона с клапанами закрытия).

• Грани (Faces): Грань 1 — Верхняя, Грань 2 — Нижня, Грань 3 — Правая, Грань 4 — Левая, Грань 5 — Передняя, Грань 6 — Задняя.

• Ребра (Edges): Идентифицируются по номерам двух пересекающихся граней (например, Ребро 1-2, Ребро 2-3).

• Углы (Corners): Идентифицируются по трем пересекающимся граням (например, Угол 1-2-5).

Процедура проведения испытаний

Предварительный этап

1. Кондиционирование образцов: Согласно ASTM D4332, образцы необходимо выдержать минимум 24 часа в специальной климатической камере при температуре 23±2°C и относительной влажности 50±2%, чтобы стабилизировать влажность гофрокартона.

2. Определение высоты сбрасывания: Высота устанавливается исходя из веса брутто и хрупкости содержимого (обычно варьируется от 300 мм до 1500 мм).

Ход испытания

• Шаг 1: Настройка стенда. Установите дроп-тестер на ровный пол. Задайте на цифровом контроллере требуемую высоту падения (расстояние измеряется от самой нижней точки контейнера до стальной плиты).

• Шаг 2: Ориентация образца. Поместите контейнер на рычаг или створки стенда. С помощью углового фиксатора точно настройте положение целевой грани, ребра или угла.

• Шаг 3: Сброс. Убедившись, что в зоне падения нет посторонних, нажмите кнопку пуска. Опорный механизм мгновенно уходит вниз со скоростью, превышающей ускорение свободного падения ($>1g$), позволяя коробке падать исключительно за счет силы тяжести.

• Шаг 4: Стандартный цикл из 10 сбрасываний. Если программой (например, ISTA 1A) не предусмотрено иное, стандартный цикл включает:

  • 1 сброс: Угол 1-2-5 (самый критический и уязвимый угол).

  • 3 сброса: Три ребра, сходящиеся к этому углу (Ребра 1-2, 1-5 и 2-5).

  • 6 сбросов: Все шесть плоских граней контейнера.

• Шаг 5: Оценка повреждений. Сразу после удара осмотрите коробку на предмет внешних разрушений (разрыв швов, смятие углов, отслоение скотча). Откройте коробку для проверки целостности внутреннего амортизатора и работоспособности изделия.
